在高壓開關（斷路器）的眾多機械特性參數中，合-分時間（O-CO Time） 是一個至關重要卻又常被忽視的核心指標。它不僅是衡量斷路器本身性能的關鍵，更是關乎整個電力系統能否在故障后快速恢復、保證穩定運行的決定性因素之一。

一、 什么是合-分時間？

合-分時間（Close-Open Time），也稱為 “O-CO時間” ，是指斷路器在自動重合閘操作循環中，從合閘操作起始時刻（合閘線圈通電）到隨后的分閘操作起始時刻（分閘線圈通電）之間的時間間隔。

重要區分：

◆ 合-分時間 (O-CO Time)： 這是一個預設的、固定的時間間隔，是控制器的一個指令時序參數。它不包括斷路器本身的合閘時間或分閘時間。

◆ 合分閘時間： 指斷路器從接收到合閘命令到觸頭真正閉合的時間，或從接收到分閘命令到觸頭真正分開的時間。這是斷路器本體的機械動作時間。

簡單來說：O-CO時間是“命令”之間的時間，而合/分閘時間是“命令到動作完成”的時間。

二、 為什么合-分時間如此重要？

其核心重要性體現在自動重合閘（Auto-Reclosing） 過程中。電力系統約80%以上的故障是瞬時性的（如雷擊、風吹異物），故障點在電弧熄滅后能自行恢復絕緣。

自動重合閘的邏輯是：保護動作跳閘（分閘） → 等待短暫延時 → 自動合閘嘗試恢復送電。
而O-CO時間，就是這個“等待短暫延時”的控制器設定值。這個時間的設定至關重要：

① 確保故障電弧有足夠時間消游離（De-ionization）： 如果O-CO時間太短，故障點周圍的空氣或介質尚未恢復絕緣強度，斷路器合閘時會立即重燃電弧，導致重合閘失敗，并再次承受短路電流沖擊，對系統和設備造成二次傷害。

② 滿足系統穩定性要求： 對于輸電線路，快速的成功的重合閘對維持電網同步穩定至關重要。O-CO時間必須盡可能短，但又不能短于上述的“臨界消游離時間”。

③ 保護斷路器自身： 一個合理的O-CO時間必須大于斷路器本身的合閘時間 + 燃弧時間 + 分閘時間，確保斷路器有足夠的時間完成合閘動作并做好再次分閘的準備。否則會導致“合分失敗”。

三、 標準與典型值

國際標準IEC 62271-100和國家標準GB/T 1984對O-CO時間有明確的規定和等級劃分。它通常是一個固定值，由制造商根據斷路器的設計和技術條件設定。

◆ 典型范圍： 對于中高壓系統，O-CO時間通常在0.1s 到 0.3s (100ms 到 300ms) 之間。

◆ “無電流時間”： 在實際應用中，我們更關注無電流時間（Dead Time），即從電弧熄滅到觸頭再次閉合的時間。O-CO時間減去斷路器的合閘時間，近似等于無電流時間。

四、 如何精準測試與驗證合-分時間？

雖然O-CO時間是一個電氣控制參數，但其設定的合理性和準確性必須通過高壓開關機械特性測試儀來驗證。測試過程模擬自動重合閘操作：

① 接線： 將測試儀的合、分閘輸出線分別接入斷路器的合、分閘線圈。

② 設置： 在測試儀上進入“重合閘”測試模式，并設定一個預期的O-CO時間（如200ms）。

③ 測試： 啟動測試，儀器會先給合閘線圈一個脈沖信號，經過預設的O-CO時間延遲后，自動給分閘線圈一個脈沖信號。

④ 測量與分析：

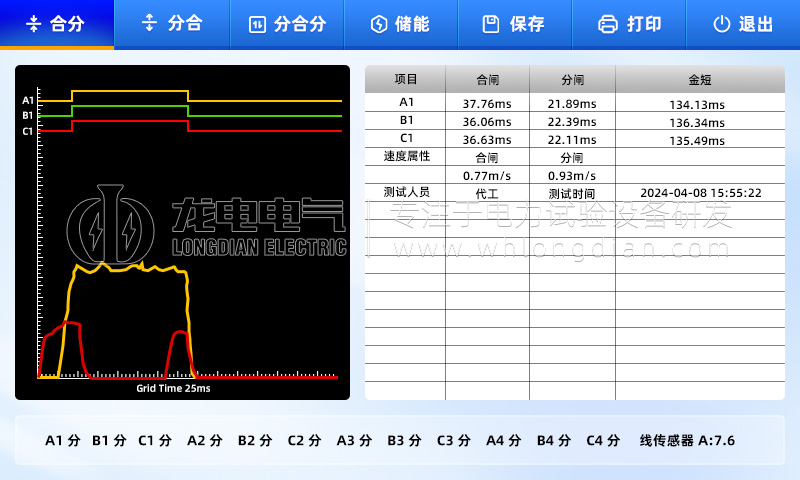

測試儀會精確記錄從合閘信號發出到分閘信號發出的實際時間，這就是實測的O-CO時間，需與設定值比對。

同時，會完整記錄下整個過程中的合閘時間、分閘時間、合閘彈跳、分閘速度等所有機械特性參數，全面評估此次“合分”操作對斷路器機械狀態的影響。

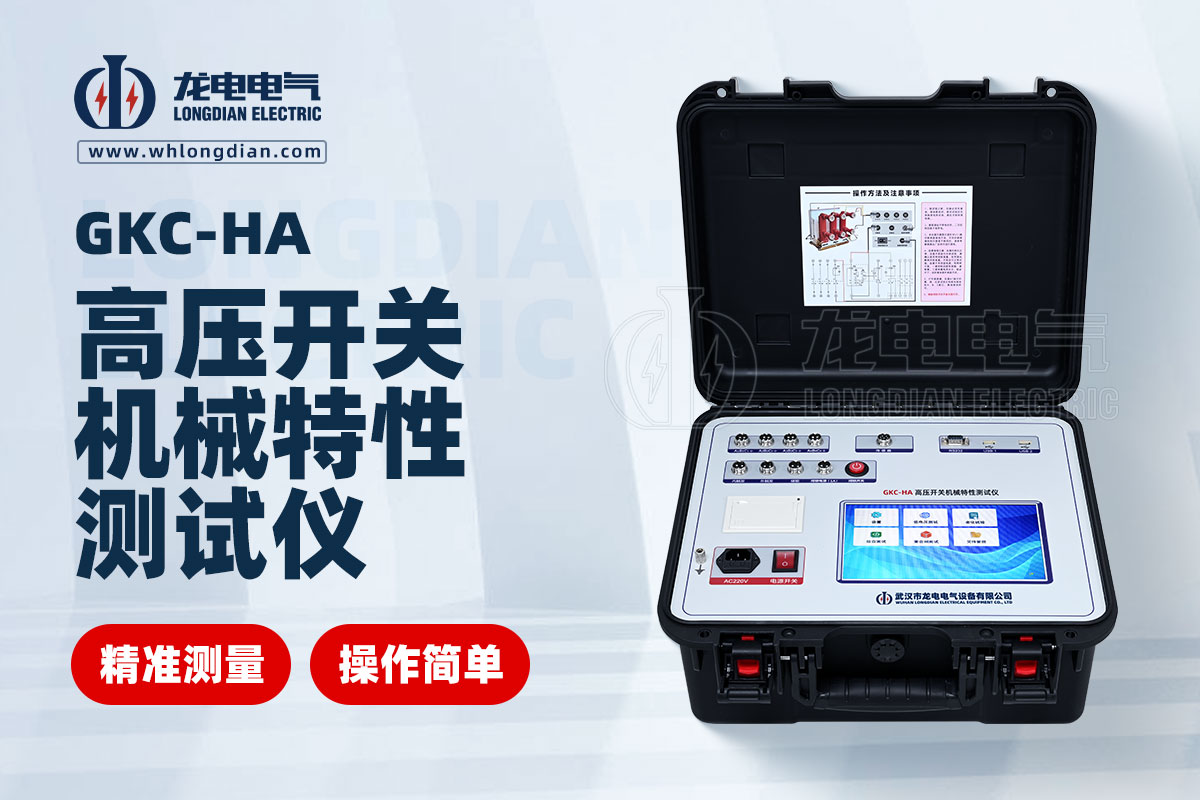

武漢龍電電氣的GKC高壓開關機械特性測試儀能夠以0.01ms的精度完成上述測試，確保控制器發出的O-CO指令與斷路器執行的動作完美匹配，為自動重合閘的成功率提供最底層、最可靠的數據支撐。

五、 運維中的意義

◆ 新設備驗收： 必須驗證其O-CO時間是否符合技術協議要求。

◆ 定期檢修： 檢查控制器的時序設定是否準確、無漂移。

◆ 故障分析： 在重合閘失敗時，通過測試排除是否是O-CO時間設置不當或斷路器機械特性變化（如合閘時間變長）導致的問題。

合-分時間（O-CO時間）是連接斷路器智能控制與機械執行的關鍵橋梁。它雖是一個毫秒級的短暫瞬間，卻精準地平衡著故障點恢復與系統穩定性這對矛盾。對它的深刻理解與精準測試，是保障電網供電可靠性不可或缺的一環。每一次成功的自動重合閘背后，都是對這個精密時序參數的完美掌控。
